Ver manualEspecificaciones Técnicas
 |
Tensión de alimentación: +12VDC (+/-10%) |
Corriente de consumo: 55mA |
| Potencia promedio de consumo: 660mW |
||
 |
Protección contra:
|
|
 |
Contactos del relé:
|
|
Salida hacia el dispositivo:
|
||
 |
Dimensiones:
|
|

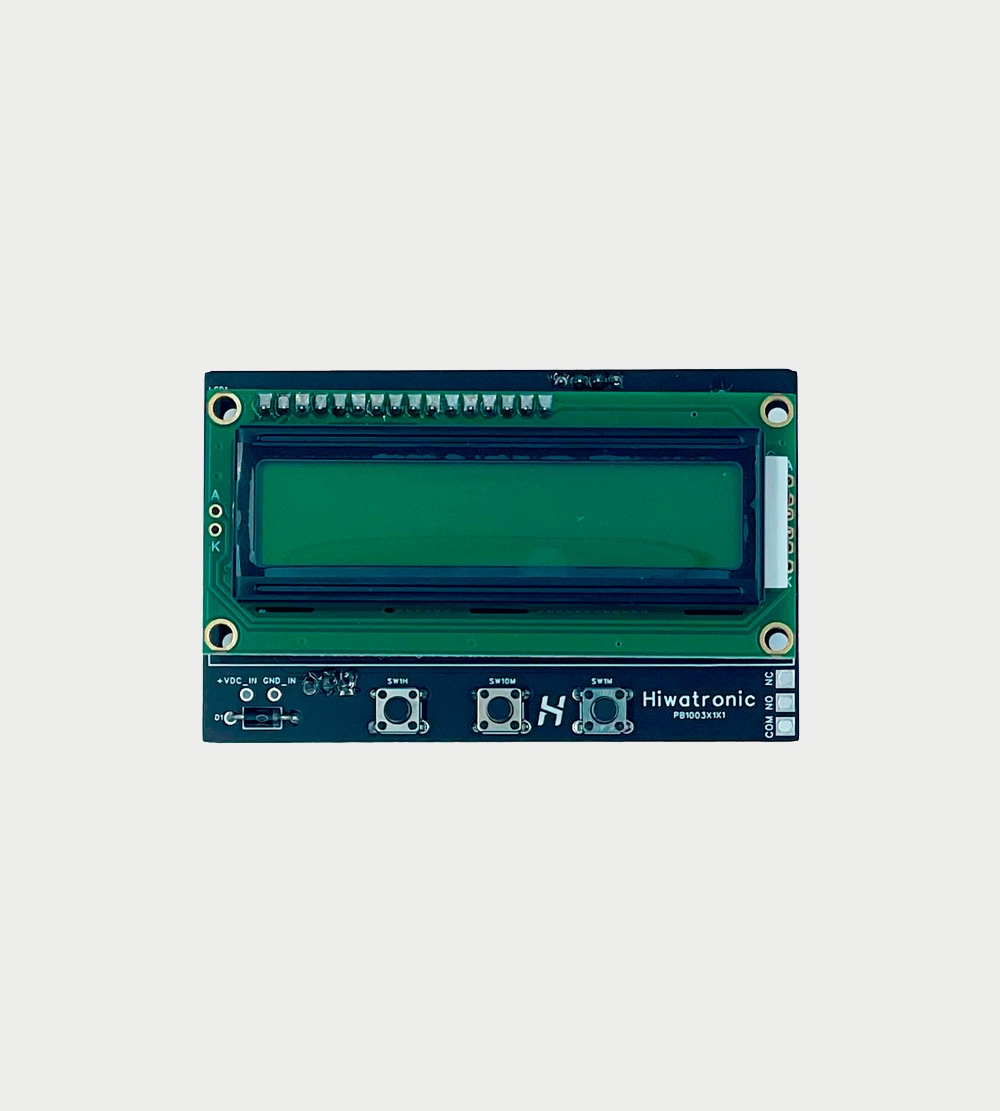

Interruptor Temporizado
Este módulo permite la activación de una carga o dispositivo durante un tiempo establecido por el usuario, el cual puede ser configurado desde 1 minuto hasta 10 horas.
El tiempo restante es mostrado a través de una pantalla LCD y mediante tres botones se establece el tiempo a configurar. El tiempo configurado por el usuario queda almacenado en la memoria del módulo, aunque éste quede sin energía.
Conexión
Activación a la conexión:
- Estado de reposo: Dispositivo apagado.
- Estado activo: Dispositivo encendido.
Activación a la desconexión:
- Estado de reposo: Dispositivo encendido.
- Estado activo: Dispositivo apagado.
Activación alternada:
- Dispositivo 1.
- Estado de reposo: Apagado.
- Estado activo: Encendido.
- Dispositivo 2.
- Estado de reposo: Encendido.
- Estado activo: Apagado
Hiwatronic, C.A. no se hace responsable por daños ocasionados a personas, al producto o dispositivos externos, debidos a una mala conexión.
Funcionamiento
- Una vez efectuadas las conexiones el módulo encenderá, y en la pantalla aparecerá un mensaje de invitación para iniciar el ciclo del interruptor temporizado.
- Para establecer el tiempo para la cuenta regresiva del interruptor temporizado:
- Durante la operación pulse el botón SW1M para cambiar las unidades de los minutos (1’s min).
- Durante la operación pulse el botón SW10M para cambiar las decenas de los minutos (10’s min).
- Durante la operación pulse el botón SW1H para cambiar las unidades de las horas (1’s hrs).
Para establecer una cuenta regresiva de 10 horas, ajuste el tiempo a 0:00.
- Luego de establecer el tiempo, los dos (2) puntos que separan el campo de la hora y de los minutos comenzarán a parpadear cada segundo, indicando el funcionamiento del interruptor regresivo.
- Durante el funcionamiento del interruptor temporizado, el relé se activará.
- Al culminar el tiempo, el relé se desactivará y la pantalla mostrará el tiempo que se estableció inicialmente a la par que activa una señal auditiva, ambos de manera intermitente.
- Para desactivar el módulo:
- Durante la activación de la alarma, pulse cualquier botón (SW1H, SW10M o SW1M).
- La señalización audible se apaga y el interruptor temporizado queda en modo de espera hasta un nuevo ciclo.
- Desconecte el interruptor temporizado cuando termine su uso.
Se puede modificar el tiempo en cualquier momento. El interruptor temporizado iniciará a partir del último ajuste efectuado durante su operación.El último tiempo configurado por el usuario queda almacenado en la memoria del módulo, aunque el mismo esté apagado.
Advertencia
El cliente deberá cumplir con las especificaciones, precauciones, advertencias y funcionalidad del producto diseñado y fabricado por Hiwatronic, C.A. El producto no está autorizado para su uso en sistemas de soporte vital, implantación humana, instalaciones nucleares o cualquier otra aplicación donde la falla del producto pueda provocar lesiones personales, pérdida de vidas o daños importantes a la propiedad.
