Luces Secuenciales

Este producto funciona como un visualizador de secuencias de luces LED y adicionalmente, tiene la capacidad de transmitir las señales de estas secuencias a un componente que puede activar tanto lámparas DC como AC.

Ver manual

Especificaciones Técnicas

Tensión de alimentación:

  • +12VDC (+/-10%)
  • +5VDC (Batería)
 Corriente de consumo:
50mA
Potencia promedio de consumo:
600mW
Protección contra:

  • Inversión de polaridad: Si.
  • Sobretensión de alimentación: No.
Salida de la señal de las secuencias:

  • Nivel alto: +5VDC @ 2mA (máx.)
  • Nivel bajo: 0,2VDC.
Dimensiones:

  • Largo: 67,18mm
  • Ancho: 56,90mm
  • Alto: 20,00m (tomando como referencia el componente más alto)

Lista de Componentes

Item Referencia Componente Cantidad

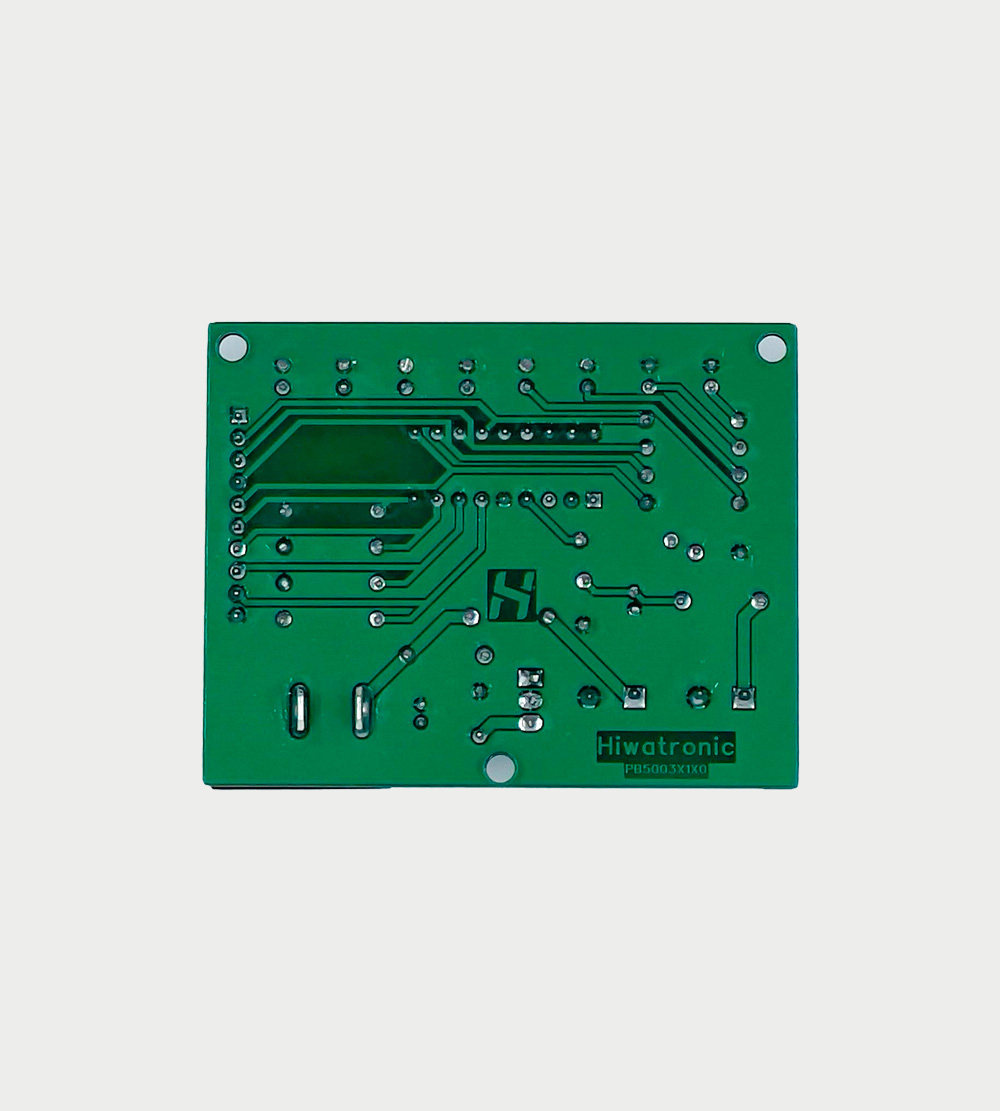

1 PCB TARJETA DE CIRCUITO IMPRESO PB5003X1X0 1
2 R1-R8 RESISTENCIA 1/4W 220Ω 8
3 R9 RESISTENCIA 1/4W 10KΩ 1
4 D1, D2, D3 DIODO 1N4007 3
5 LED1-LED8 LED ROJO 8
6 SK1 BASE PARA CIRCUITO INTEGRADO DE 18 PINES 1
7 C1, C2, C3 CAPACITOR CERAMICO 100nF 50V 3
8 H1 HEADER MACHO DE 10 PINES 1
9 C4 CAPACITOR ELECTROLITICO 100uF 25V 1
10 C5 CAPACITOR ELECTROLITICO 1uF 50V 1
11 J1, J2 BORNERA DE 2 PINES 2
12 SW1 INTERRUPTOR ON/OFF 1
13 U1 REGULADOR DE TENSION 12VDC–5VDC 1
14 U2 MICROCONTROLADOR 1

Conexión

Fuente de Alimentación

Alimentación proveniente de una fuente de poder de +12VDC


Batería

Alimentación proveniente de tres (3) baterías AA

Antes de realizar las conexiones verifique que la posición de SW1 sea OFF (O).
Hiwatronic, C.A no se hace responsable por daños ocasionados a personas, al producto o dispositivos externos, debidos a una mala conexión.

Funcionamiento

  1. Luego de ensamblar y conectar correctamente el KIT DIY HT5003, enciéndalo colocando el interruptor SW1 en la posición ON (I).
  2. Una vez energizado, los LEDs comenzarán a mostrar una serie de secuencias predeterminadas.
  3. Los pines H1 replican la secuencia de destello de los LEDs con la finalidad de poder conectar al KIT DIY un módulo interface (no incluido), que use esa señal para encender lámparas AC o DC (no incluidas) externas al KIT DIY, que sigan las mismas secuencias predeterminadas.
Las secuencias son automáticas y no se pueden modificar.

Advertencia

El cliente deberá cumplir con las especificaciones, precauciones, advertencias y funcionalidad del producto diseñado y fabricado por Hiwatronic, C.A. El producto no está autorizado para su uso en sistemas de soporte vital, implantación humana, instalaciones nucleares o cualquier otra aplicación donde la falla del producto pueda provocar lesiones personales, pérdida de vidas o daños importantes a la propiedad.
