Luces Estrobo para Vehículos

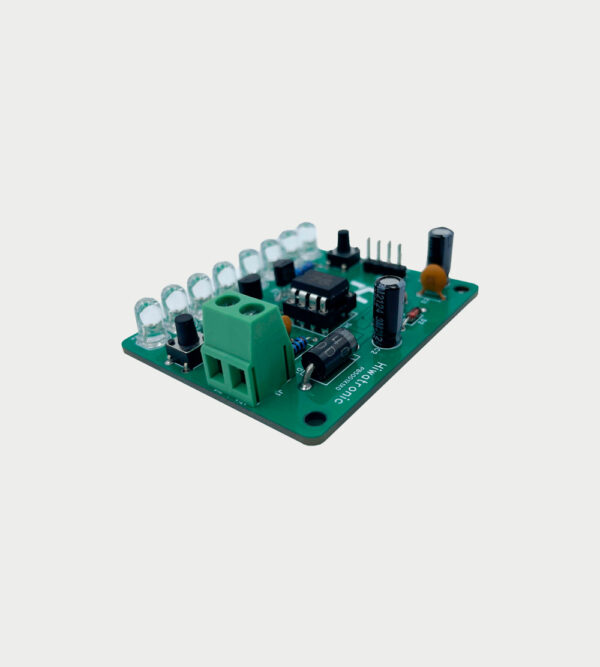

Es un dispositivo que genera una serie de destellos de luces LED, creando el efecto de luces estroboscópicas que incluyen ciertos vehículos, como las patrullas policiales y las ambulancias.

Además, es capaz de controlar barras LEDs que se instalan en los vehículos que llevan luces estroboscópicas, lo que brinda una funcionalidad extra, adicional al hecho de ser un producto para el aprendizaje de los apasionados a la electrónica.

Ver manual

Especificaciones Técnicas

Tensión de alimentación:
+12VDC (+/-10%)		 Corriente de consumo:
50mA (sin incluir las barras LEDs externas).
Potencia promedio de consumo:
600mW (sin incluir las barras LEDs externas).
Protección contra:

  • Inversión de polaridad: Si.
  • Sobretensión de alimentación: No.
Salida hacia las barras LEDs::

  • Alimentación: +12VDC (+/-10%) @ 250mA (máx.).
  • Señal (RED y BLUE): TTL +VDC @ 2mA (máx.).
Dimensiones:

  • Largo: 48,00mm
  • Ancho: 56,90mm
  • Alto: 13,00mm (tomando como referencia el componente más alto).

Lista de Componentes

Item Referencia Componente Cantidad
1 PCB TARJETA DE CIRCUITO IMPRESO PB5001X1X0 1
2 D2 DIODO ZENER 1N5231B 1
3 R1 RESISTOR 1/4W 120Ω 1
4 R2 RESISTOR 1/4W 1KΩ 1
5 R3, R4 RESISTOR 1/4W 2.2KΩ 2
6 R5 RESISTOR 1/4W 10KΩ 1
7 R6 RESISTOR 1/2W 180Ω 1
8 D1 DIODO 1N5401 1
9 BASE U1 BASE PARA CIRCUITO INTEGRADO DE 8 PINES 1
10 C1, C3 CAPACITOR CERAMICO 100nF 50V 2
11 Q1, Q2 TRANSISTOR 2N2222A 2
12 SW1, SW2 PULSADOR DE 4 PINES 2
13 J2 HEADER MACHO DE 4 PINES 1
14 LEDB1-LEDB4 LED AZUL TRANSPARENTE 4
15 LEDR1-LEDR4 LED ROJO TRANSPARENTE 4
16 C2 CAPACITOR ELECTROLITICO 100uF 25V 1
17 C4 CAPACITOR ELECTROLITICO 47uF 25V 1
18 J1 BORNERA DE 2 PINES 1
19 U1 MICROCONTROLADOR DE 8 PINES 1

Conexión

Hiwatronic, C.A no se hace responsable por daños ocasionados a personas, al producto o dispositivos externos, debidos a una mala conexión.

Funcionamiento

  1. Luego de ensamblar y conectar correctamente el KIT DIY HT5001, tanto los LEDs visualizadores como las barras de luces externas (opcionales, no incluidas) comenzarán a destellar.
  2. Mediante los botones SW1 (Auto) y SW2 (Manual) se selecciona el patrón de destello:
    1. Al presionar SW2 (Manual) el patrón de destello cambiará al patrón siguiente de los distintos patrones de destello con los que cuenta el KIT DIY. Las luces destellarán con ese patrón de forma fija.
    2. Al presionar SW1 (Auto), el KIT DIY entra en modo automático, cambiando sucesivamente el patrón de destello de manera cíclica e indefinida.
Cada vez que el KIT DIY se enciende el patrón de destellos cambia automáticamente.

Advertencia

El cliente deberá cumplir con las especificaciones, precauciones, advertencias y funcionalidad del producto diseñado y fabricado por Hiwatronic, C.A. El producto no está autorizado para su uso en sistemas de soporte vital, implantación humana, instalaciones nucleares o cualquier otra aplicación donde la falla del producto pueda provocar lesiones personales, pérdida de vidas o daños importantes a la propiedad.
