Dado Electrónico

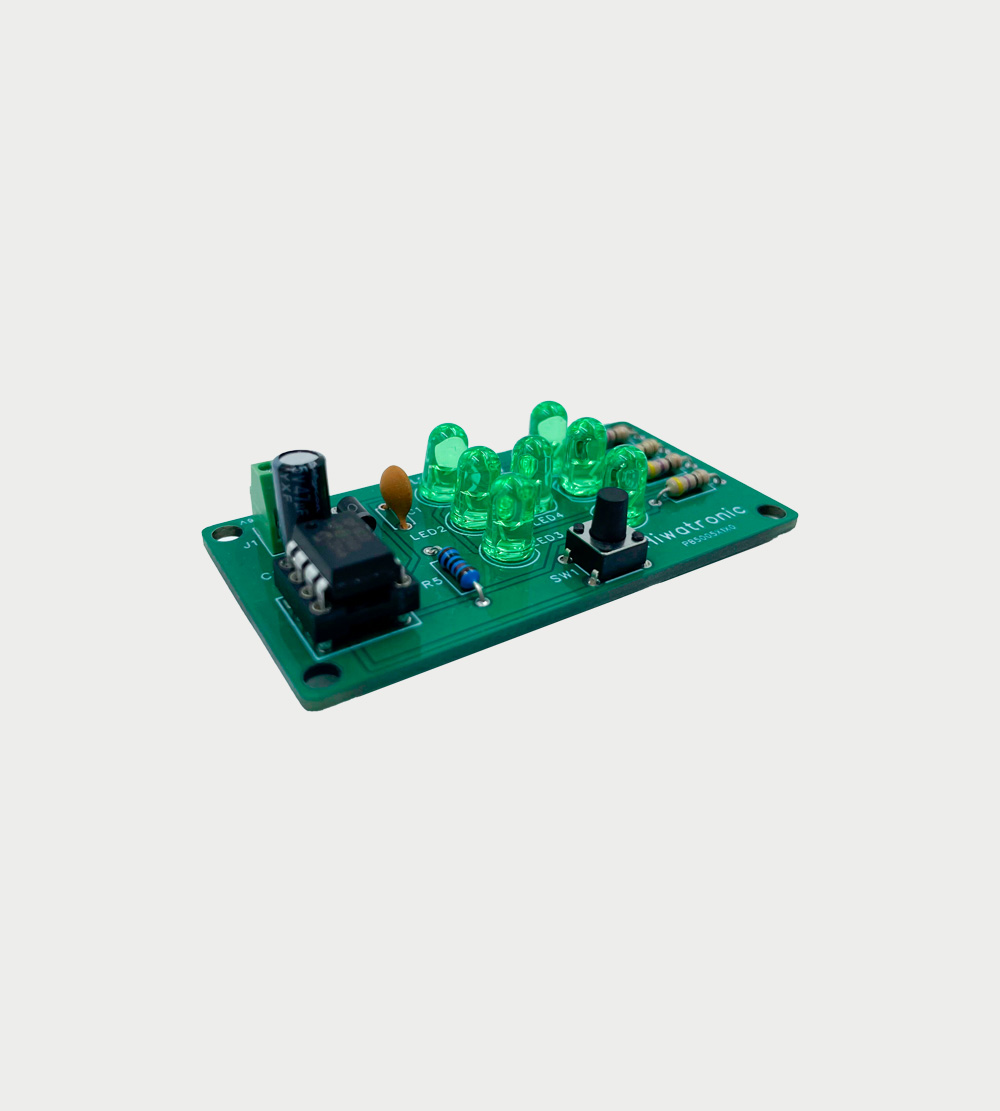

Este producto es una versión electrónica del clásico dado de seis (6) caras. Es un dispositivo, cuyo uso está destinado a los aficionados de la electrónica que desean aprender o mejorar sus habilidades de soldadura.

Una vez ensamblado, sirve como sustituto del típico dado conocido por todos, permitiendo que sus juegos favoritos sean más dinámicos.

Ver manual

Especificaciones Técnicas

Tensión de alimentación:
+5VDC (+/-10%)		 Corriente de consumo:
30mA
Potencia promedio de consumo:
150mW
Protección contra:

  • Inversión de polaridad: Si.
  • Sobretensión de alimentación: No.
Dimensiones:

  • Largo: 31,24mm
  • Ancho: 60,58mm
  • Alto: 13,00 mm (tomando como referencia el componente más alto).

Lista de Componentes

Item Referencia Componente Cantidad
1 PCB TARJETA DE CIRCUITO IMPRESO PB5005X1X0 1
2 R1-R4 RESISTOR 1/4W 47Ω 1
3 R5 RESISTOR 1/4W 10KΩ 1
4 D1 DIODO 1N4007 1
5 SK1 BASE PARA CIRCUITO INTEGRADO DE 8 PINES 1
6 C1 CAPACITOR CERAMICO 100nF 50V 1
7 LED1-LED7 LED VERDE 7
8 SW1 PULSADOR DE 4 PINES 1
9 J1 BORNERA DE 2 PINES 1
10 C2 CAPACITOR ELECTROLITICO 47uF 25V 4
11 U1 MICROCONTROLADOR 1

Conexión

Hiwatronic, C.A. no se hace responsable por la modificación de un componente en el módulo y/o por mala conexión.

Funcionamiento

  1. Luego de ensamblar y conectar correctamente el KIT DIY HT5005 los LEDs comienzan a destallar mostrando los números del dado.
  2. Al presionar el botón SW1 los LEDs destellan repetidas veces durante un tiempo breve hasta quedar fijo el número resultado de esa jugada del dado.
  3. El número obtenido quedará fijo hasta que no se presione nuevamente el botón SW1 o se corte la alimentación del dispositivo.

Advertencia

El cliente deberá cumplir con las especificaciones, precauciones, advertencias y funcionalidad del producto diseñado y fabricado por Hiwatronic, C.A. El producto no está autorizado para su uso en sistemas de soporte vital, implantación humana, instalaciones nucleares o cualquier otra aplicación donde la falla del producto pueda provocar lesiones personales, pérdida de vidas o daños importantes a la propiedad.
